電子壓縮試驗儀如何完成粘合剝離實驗的？

　　電子壓縮試驗儀在完成瓦楞紙板的粘合剝離實驗中扮演著關(guān)鍵角色，這一實驗旨在評估紙板各層之間粘合力的強(qiáng)度，確保紙板在包裝、運(yùn)輸?shù)冗^程中能夠保持結(jié)構(gòu)的完整性。以下詳細(xì)闡述了電子壓縮試驗儀如何完成粘合剝離實驗的過程：

　　電子壓縮試驗儀完成粘合剝離實驗的過程

　　一、實驗?zāi)康?/strong>

　　確定在規(guī)定條件下，分離單位長度瓦楞紙板粘合楞線所需的力，即粘合剝離強(qiáng)度，單位為N/m。這一指標(biāo)對于評估瓦楞紙板的整體強(qiáng)度和耐用性至關(guān)重要。

　　二、實驗原理

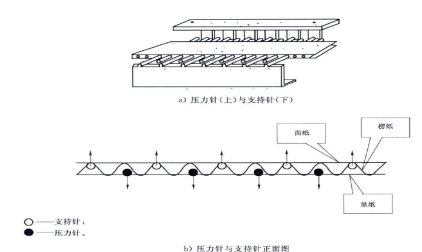

　　實驗利用電子壓縮試驗儀的精確施壓能力，結(jié)合剝離支架的特殊設(shè)計，將針形附件(剝離架)插入試樣的楞紙和面紙(或里紙、中紙)之間。隨后，通過試驗儀對剝離架施加壓力，使其與紙板相對運(yùn)動，直至粘合部分分離，從而測定分離過程中所需的最大力值。

　　三、實驗裝置

　　1.電子壓縮試驗儀：提供穩(wěn)定、可控的壓力源，并實時記錄施壓過程中的力值變化。

　　2.剝離支架：具有可調(diào)節(jié)的針形附件，用于插入并固定試樣，確保剝離過程的一致性和準(zhǔn)確性。

　　3.取樣器：用于從瓦楞紙板樣品中精確切取符合實驗要求的試樣。

　　四、實驗步驟

　　1.取樣：

　　使用取樣器從瓦楞紙板樣品中切取規(guī)定數(shù)量的試樣。根據(jù)紙板的層數(shù)(單層、雙層、三層)，分別切取相應(yīng)數(shù)量的試樣，尺寸為25mm±0.5mm × (100±1)mm，且瓦楞方向應(yīng)與試樣的短邊方向一致。

　　2.準(zhǔn)備試樣與剝離架：

　　根據(jù)試樣的粘合面棱型選擇合適的剝離架，并調(diào)整剝離架附件插針的針距，以確保針尖能夠準(zhǔn)確插入試樣的粘合層間。

　　將試樣裝入剝離架，確保試樣位置正確且固定牢固。

　　3.安裝試樣于試驗儀：

　　將裝有試樣的剝離支架放置于電子壓縮試驗儀下壓板的中心位置，確保試樣在測試過程中能夠均勻受力。

　　4.開始測試：

　　開動電子壓縮試驗儀，以(12.5±2.5)mm/min的恒定速度對剝離支架施加壓力。

　　觀察并記錄試樣在分離過程中所需的最大力值，精確至1N。

　　對于多層瓦楞紙板，需分別測試各層之間的粘合剝離力，并按照實驗要求完成規(guī)定的測試次數(shù)(如單層紙板測試10次，雙層紙板測試20次，三層紙板測試30次)。

　　5.數(shù)據(jù)處理：

　　分別計算各粘合層測試分離力的平均值。

　　使用公式計算粘合強(qiáng)度P，其中P為粘合強(qiáng)度(N/m)，F(xiàn)為各粘合層測試分離力的平均值(N)，n為插入試樣的針根數(shù)(通常根據(jù)剝離架設(shè)計而定，非直接變量)，L為試樣短邊的長度(0.025m)。但需注意，原公式中n和L的乘積實際上在大多數(shù)情況下簡化為試樣的寬度或相關(guān)常數(shù)，具體取決于剝離架的設(shè)計和實驗標(biāo)準(zhǔn)。

　　以各粘合層粘合強(qiáng)度的最小值作為瓦楞紙板的最終粘合強(qiáng)度值。

P=

P------粘合強(qiáng)度  單位N/M

F------各粘合層測試分離力的平均值，單位N

n------插入試樣的針根數(shù)

L------試樣短邊的長度即0.025m

　　五、結(jié)果表示

　　實驗結(jié)果以各粘合層粘合強(qiáng)度的最小值表示瓦楞紙板的粘合剝離強(qiáng)度，該值反映了紙板在承受剝離力時的最弱點(diǎn)，對于評估紙板的整體強(qiáng)度和耐用性具有重要意義。

　　通過上述步驟，電子壓縮試驗儀能夠準(zhǔn)確、高效地完成瓦楞紙板的粘合剝離實驗，為紙板生產(chǎn)、質(zhì)量控制以及包裝設(shè)計提供可靠的數(shù)據(jù)支持。
